Windy platformowe – najważniejsze rodzaje

W dzisiejszym wpisie poznasz najpopularniejsze rodzaje wind platformowych, które można zamontować w swoim domu oraz innych budynkach/ Zapraszamy!

Windy platformowe z napędem hydraulicznym

Windy osobowe z napędem hydraulicznym można zastosować w budynkach niskich biurowo-mieszkalnych, hotelach, przychodniach, szkołach oraz innych obiektach o małym i średnim natężeniu ruchu, ze względu na fakt niewielkiej wydajności pracy takiej windy (60 startów/godzinę) i niedużej prędkość (0,6m/s).

Urządzenie posiada maszynownię zwykle zlokalizowaną na dole obok szybu, a czasem nawet oddaloną od niego o kilka metrów. Takie rozwiązanie jest zatem dobre dla obiektów, w których nie przewidziano maszynowni nad szybem. Wnętrze szybu może pomieścić kabinę o większych rozmiarach i daje możliwość budowy eleganckiego dźwigu panoramicznego, a wszystko to ze względu na brak przeciwwagi.

winda_platformowa

W przypadku zastosowania takiej windy, warto wiedzieć, że wysokość podnoszenia wynosi tu maksymalnie 30 metrów. Kiedy zdarzy się zanik napięcia zasilania, urządzenie samoczynnie uwalnia zablokowane w kabinie osoby bez konieczności wzywania konserwatora.

Windę można zainstalować w szybie murowanym lub w konstrukcji samonośnej, która może być zlokalizowana na zewnątrz lub wewnątrz budynku. Wypełnienie konstrukcji stanowią panele pełne lub szkło bezpieczne.

Urządzenie może posiadać drzwi wychylne otwierane na prawą stronę, na lewą stronę lub drzwi automatyczne. Dodatkowo (na specjalne zamówienie) drzwi mogą być wykonane w klasie odporności ogniowej.

Przykładem windy platformowej z hydraulicznym napędem może być dźwig osobowy EH630. Urządzenie posiada zewnętrzną maszynownię dźwigu, która jest najczęściej ustawiana na najniższym przystanku obok szybu. Wymiary szybu dźwigowego zostały maksymalnie ograniczone i dla kabiny o wymiarach 1100×1400 mm wymagane jest 1600×1750 mm wewnątrz szybu. Minimalne podszybie wynosi 1100 mm, zaś nadszybie 3400 mm. Urządzenie wyposażone zostało w agregat hydrauliczny o mocy 15 kW wraz z zaworem zabezpieczającym przed pęknięciem węża hydraulicznego. Standardowym elementem wyposażenia kabiny jest tu poręcz, cokoły, lustro, wentylacja, fotokomórki. Opcjonalnie kabina może zostać  wyposażona także w odboje, informację głosową, monitor, kamerę, dostęp na karty magnetyczne lub na kluczyk, kurtynę świetlną, system GSM. Udźwig urządzenia wynosi maksymalnie 630 kg.

winda_platformowa_eh630

Innym przykładem windy platformowej z hydraulicznym napędem może być dźwig osobowy EH1000. Urządzenie również posiada zewnętrzną maszynownię dźwigu najczęściej ustawianą na najniższym przystanku obok szybu. Wymiary szybu dźwigowego zostały maksymalnie ograniczone i dla standardowej kabiny z wejściem z jednej strony wymagane jest 1700×2450 mm. Minimalne podszybie wynosi 1200 mm, nadszybie zaś 3500 mm. Urządzenie zostało wyposażone w agregat hydrauliczny o mocy 18,5 kW wraz z zaworem zabezpieczającym przed pęknięciem węża hydraulicznego. Standardowym elementem wyposażenia kabiny jest tu poręcz, cokoły, lustro, wentylacja, fotokomórki. Opcjonalnie kabina może zostać  wyposażona także w odboje, informację głosową, monitor, kamerę, dostęp na karty magnetyczne lub na kluczyk, kurtynę świetlną, system GSM. Udźwig urządzenia wynosi maksymalnie 1000 kg.

winda_platformowa_eh1000

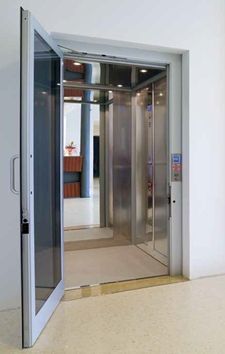

Jeszcze innym przykładem windy platformowej z hydraulicznym napędem może być winda platformowa Vimec E07 Easy Move. Wysokość podnoszenia w przypadku tego urządzenia wynosi do 9,25 metrów. Nadszybie wynosi tu od 2250 mm, natomiast podszybie 120/140 (szyb murowany/wolnostojący). Wymiar platformy wynoszą od 900×900 mm do 1170×1460 mm. Moc to 1,8 kW. Udźwig urządzenia wynosi maksymalnie 400 kg.

winda_platformowa_vimec_e07_easy_move

Windy platformowe z napędem elektrycznym

Windy platformowe z napędem elektrycznym są praktycznym rozwiązaniem do budynków o właściwie każdej wysokości. Zastosowane tam rozwiązania techniczne praktycznie nie ograniczają tych urządzeń pod względem wysokości podnoszenia.

Zaletą urządzeń jest to, że ze względu na usytuowanie napędu w górnej części szybu, nie wymagają przeznaczenia dodatkowego pomieszczenia na maszynownię, co pozwala zaoszczędzić powierzchnię użytkową budynku. Natomiast dźwig bez maszynowni z napędem bezreduktorowym charakteryzuje się dużą oszczędnością zużycia energii podczas eksploatacji, maksymalnie zredukowanym wymiarem nadszybia oraz zminimalizowaniem hałasu i drgań związanych z pracą urządzenia.

Winda platformowa z napędem elektrycznym może być instalowana zarówno w szybie murowanym, jak i w konstrukcji samonośnej. Całość może być zlokalizowana wewnątrz lub na zewnątrz budynku. Wypełnienie konstrukcji mogą stanowić panele pełne lub szkło bezpieczne, które nadaje wyjątkową estetykę urządzeniu. Drzwi do windy mogą zostać wykonane w klasie odporności ogniowej. Produkowane są zarówno małe windy (4-osobowe), jak i duże (nawet 13-osobowe).

Przykładem windy platformowej z elektrycznym napędem może być dźwig Vimec E10. Urządzenie posiada niskie zużycie energii oraz cichy tryb pracy, o najniższych poziomach hałasu dla tej kategorii. Zaopatrzone jest w automatyczny zjazd na kondygnację w przypadku przerw w dostawie prądu. Posiada również ochronną barierę fotokomórkową oraz telefon w kabinie. Szybki montaż, niewymagający konstrukcyjnych prac budowlanych to kolejna zaleta urządzenia. Udźwig urządzenia wynosi maksymalnie 400 kg.

winda_vimec_e10

Innym przykładem windy platformowej z elektrycznym napędem może być dźwig EE630. Dla kabiny o wymiarach 1100×1400 mm wymagane jest 1650×1750 mm wewnętrznego wymiary szybu. Minimalne podszybie wynosi 1150 mm. Elementy w kabinie mogą być dowolnie ustawiane. Standardowe elementy wyposażenia kabiny to poręcz, cokoły, lustro, wentylacja, fotokomórki, opcjonalne to odboje, informacja głosowa, monitor, kamera, dostęp na karty magnetycznej lub na kluczyk, kurtyna świetlna, system GSM. Udźwig urządzenia wynosi maksymalnie 630 kg.

winda_ee630

Jeszcze innym przykładem windy platformowej z elektrycznym napędem może być dźwig EE1000. Standardowy wymiar kabiny to 1100×2100 mm. Istnieje jednak możliwość dostosowania wymiarów kabiny do wymagań konkretnego klienta (trzeba jednak pamiętać, że zgodnie z normą powierzchnia kabiny musi wynosić około 2,3 m2). Dla standardowej kabiny i wejścia z jednej strony wymagane jest 1750×2450 mm szybu dźwigowego. Minimalne podszybie wynosi 1200 mm, natomiast nadszybie 3500 mm. Udźwig urządzenia wynosi maksymalnie 1000 kg.

winda_ee1000

Windy platformowe bez obudowy

Zgodnie z przepisami obowiązującymi w Polsce, gdy wysokość podnoszenia nie przekracza 2,99 metra można zastosować platformy windowe bez obudowy. Nie wymagają one stosowania szybu. Platforma instalowana jest do płyty podszybia i chroniona jest barierką ochroną o wysokości 1100 mm i drzwiami o tej samej wysokości.

winda_platformowa_bez_obudowy

Wypełnienie barierek ochronnych platformy i furtek może być wykonane z poliwęglanu komorowego i bezpiecznego szkła. W dodatkowej opcji możliwe jest wykonanie elementów urządzenia ze stali nierdzewnej. Możliwe jest również wykonanie paneli maskujących i barierek ochronnych w dowolnej kolorystyce z palety RAL.

Dane techniczne platform bez obudowy:

Udźwig: do 400 kg / 4 osoby (osoba na wózku z osobą towarzyszącą)
Wysokość podnoszenia: do 3,0 m
Prędkość jazdy: 0,08 m/s
Zasilanie: 230/400 V
Moc: 1,5/1,1 kW
Napęd: śrubowy
Ilość przystanków: 2-3
Wymiary platformy: 1100×1400 mm  (jest możliwość dostosowania wymiaru do potrzeb osoby zamawiającej lub do nietypowej lokalizacji urządzenia)
Wersja platformy: przelotowa lub pod kątem

Przykładem windy platformowej bez obudowy jest model Silver. Jest to urządzenie, które unosi się na wysokość maksymalnie 1 metra. Jest łatwe w obsłudze i szybkie w montażu. Posiada nowoczesne systemy aktywnego i biernego bezpieczeństwa. Kasety wezwań są wyposażone w kluczyk. Winda dostępna jest w dwóch wersjach wysokości podnoszenia: 80 cm i 1 m. Jej zaletą jest funkcjonalność i estetyka.

winda_platformowa_bez_obudowy_silver

Innym przykładem windy platformowej bez obudowy jest model Strateg. Urządzenie nie posiada wydzielonej i widocznej maszynowni. W przypadku montażu windy do ściany budynku nie jest wymagany fundament. Posiada rampę najazdową, która jest automatycznie rozkładana na dolnym przystanku. Całość jest ocynkowana. Wysokość podnoszenia w przypadku tego modelu wynosi do 3 m.

winda_platformowa_bez_obudowy_strateg

Kolejnym przykładem windy platformowej bez obudowy jest model Multilift. Urządzenie jest łatwe w obsłudze i tanie w eksploatacji. Posiada mechanizmy podnoszące komfort i bezpieczeństwo użytkowania takie jak: system awaryjnego opuszczania, przycisk awaryjny „stop”, aktywna podłoga z rampami bocznymi zabezpieczającymi wózek przed ześlizgnięciem się w trakcie jazdy. Może pracować w trudnych warunkach atmosferycznych, przy temperaturach od -30 do +40 st. C. Posiada dwa rodzaje wysokości podnoszenia: typ 1 do 1219 mm i typ 2 do 1829 mm.

winda_platformowa_bez_obudowy_multilift
